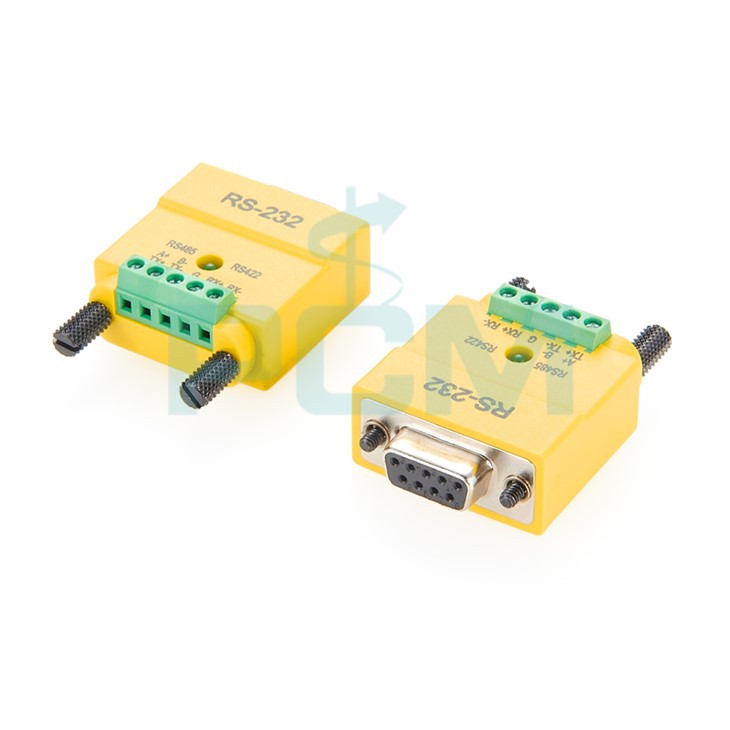

DB9 to Terminal Block

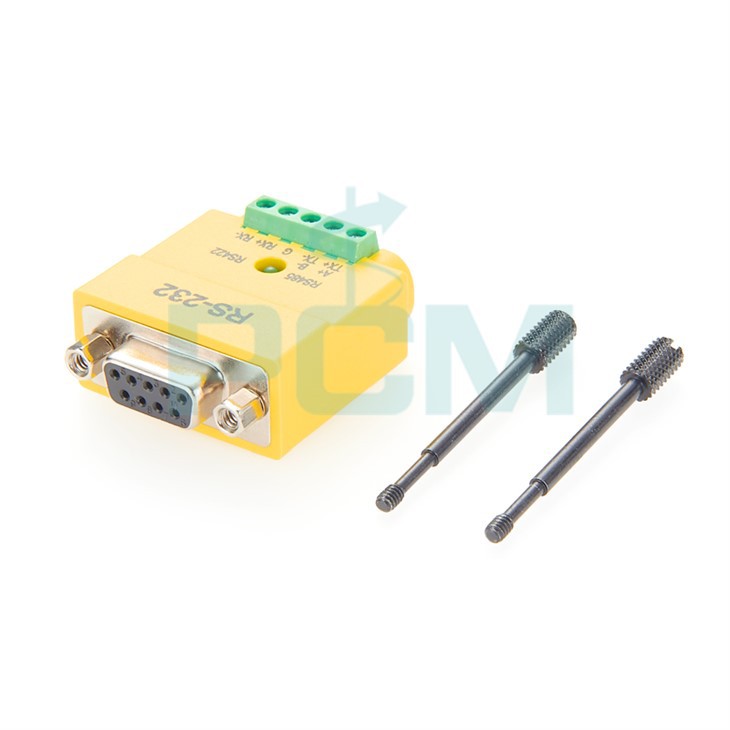

DB-9 to 5-pin Terminal Block RS-422485 Adapter

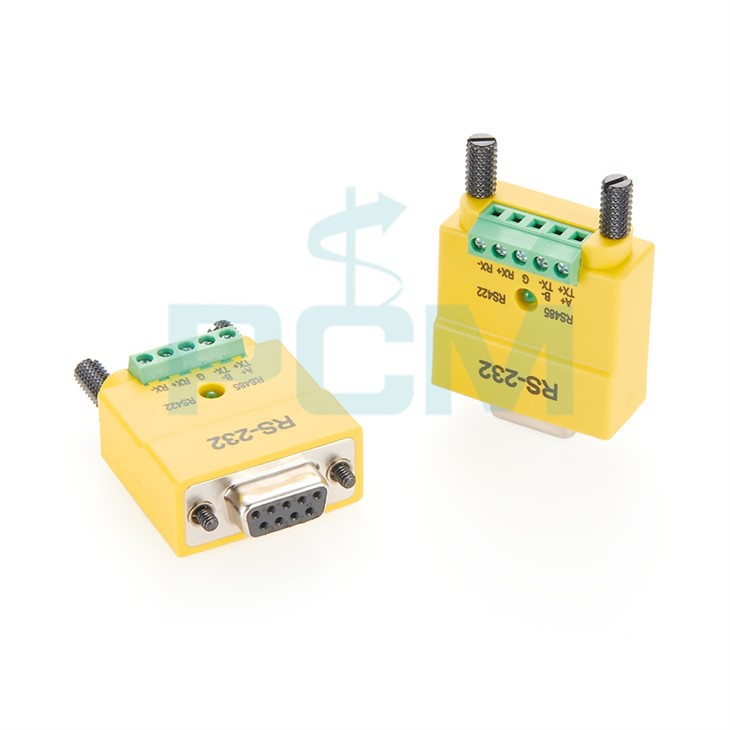

RS232 to RS422 RS485 Interface Converter
RS232 to RS422 RS485 Interface Serial Converter

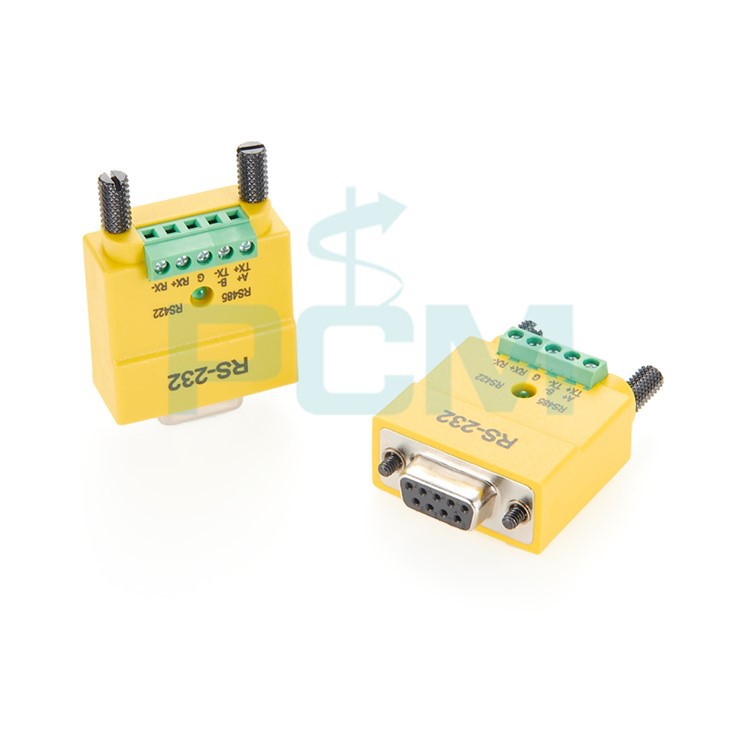

RS232 To RS485 RS422 Active Digital Isolated Converter
RS-232 Serial Port to RS-485 RS-422 Serial Port Converter
RS232–RS485 RS422-liitännän sarjamuunnin DB9 naaras liitinlohkoon
RS232–RS485 RS422-liitännän sarjamuunnin on erityinen muunnoslaite, joka voi muuntaa RS232-sarjaportin signaalit RS485- tai RS422-differentiaalisignaaleiksi. RS232-sarjaporttiviestintä on pisteestä pisteeseen yksisuuntainen viestintämenetelmä. Sen linjalla on vain signaalin lähetyslähteitä ja vastaanottavia päätepisteitä, jotka eivät voi vastata monisolmuviestinnän tarpeita. RS485- ja RS422-viestintäprotokollat ovat monisolmuisia viestintäprotokollia, jotka voivat toteuttaa viestinnän useiden laitteiden välillä samalla linjalla, mikä parantaa viestinnän tehokkuutta ja luotettavuutta.
Tekniset tiedot
| Tuotteen nimi | RS232–RS485 RS422 aktiivinen digitaalinen eristetty muunnin |
| Malli nro | PCM-KW-472 |
| Liitintyypit |
DB9 RS232:lle Liitinlohko RS485/RS422:lle |
| Baud hinnat | 1 200 - 115 200 bps |
| Viestintäetäisyys |
RS-232: 16 jalkaa (5 m); RS-485/RS-422: jopa 4000 jalkaa (1,2 km) nopeudella 19 200 bps |
| Sarjalinjan suojaus |
ESD-suojaus: 15KV ESD-suojaus kaikille signaaleille (RS-232/422/485) Optinen eristyssuoja: 3KV optinen eristys (RS-422/485) Ylijännitesuojaus: 600 W ylijännitesuoja RS-422/485-signaaleille (RS-422/485) |
| Ominaisuudet | Kaksoislukittuva rakenne, jossa edessä niittimutterit ja takalukkoruuvit. Yksi laite, kaksi lukitusvaihtoehtoa. |
| Hex pilari | #4-40, H4.75*11.8 |
| Ruuvi | 4-40UNC |
| PCBA | KA-1053 REV1.0+Vihreä LED |
| 5P Liitin | 3,81 pitch, vihreä |
| Sovellus | Teollisuusautomaatio, teollisuusohjaus, viestintä, turvallisuus jne. |
Toiminnot
- Muunna RS232-signaalit 2-johdoksi RS485 tai 4-johtimeksi RS422 ja päinvastoin.
- RS232–RS422 RS485-liitäntämuunnin voi eristää signaalit ja suojata laitteiden turvallisuutta.
- Koska RS232-kommunikaatio käyttää yksisuuntaista piiriä, sähkömagneettiset häiriöt vaikuttavat siihen helposti, mikä johtaa sarjaportin tiedonsiirron epäonnistumiseen. RS485- ja RS422-tiedonsiirtoprotokollat käyttävät differentiaalisia signaaleja tiedonsiirron toteuttamiseen, mikä kestää tehokkaasti sähkömagneettisia häiriöitä ja parantaa signaalin lähetyksen luotettavuutta.
- RS-232 sarjaportti RS-485 RS-422 -sarjaporttimuuntimella on myös useita toimintoja, kuten häiriösignaalien vaimentaminen, salamansuojajännitteen parantaminen, valosähköinen eristys ja virtalähteen eristäminen. Sarja-sarjamuuntimen roolin avulla voidaan välttää signaalihäiriöiden ja laitevaurioiden riski sekä parantaa järjestelmän vakautta ja luotettavuutta.
Usein kysytyt kysymykset
Q1: Mitä eroa on RS232:lla, RS485:llä ja RS422:lla?
A1: RS232, RS485 ja RS422 ovat kaikki sarjaliikenneprotokollia, mutta niillä on erilaiset sähköiset ominaisuudet ja signaalinsiirtomenetelmät. RS232 on yksisuuntainen lähetys, jota käytetään yleensä lyhyen matkan tiedonsiirtoon liittävien laitteiden ja tietokoneiden välillä; RS485 ja RS422 ovat kaksisuuntaisia lähetyksiä, joita käytetään pitkän matkan tiedonsiirtoon liittävien laitteiden välillä tai laitteiden ja tietokoneiden välillä.
Q2: Kuinka valita sinulle sopiva RS232–RS485 RS422-muunnin?
A2: Kun valitset sarja-sarja-muuntimen, sinun on otettava huomioon sellaiset tekijät kuin viestintäprotokolla, tiedonsiirtoetäisyys, lähetysnopeus ja häiriöntorjuntakyky. Yleisesti ottaen luotettavan laadun ja erinomaisen suorituskyvyn omaava eristysmuunnin tulee valita todellisten tarpeiden mukaan.
