2 metrin CAN-kaapeli CAN-väyläpäätteillä



2-metrinen CAN-kaapelimme CAN-väyläpäätteillä on suunniteltu CAN-ympäristöön, mikä takaa luotettavan suorituskyvyn ja signaalin vakauden useissa vaikeissa olosuhteissa. Tämän CAN-kaapelin 24 AWG:n kuparijohdin ja tinattu kuparisuojaus kestävät tehokkaasti häiriöitä, ja jokaisessa DB9-liittimessä oleva sisäänrakennettu 120-ohmin päätelaite varmistaa CAN-signaalin oikean päätteen parhaan signaalitasapainon saavuttamiseksi.





Tuotteen nimi	CAN-väyläkaapeli, jossa on kaksi 120 ohmin CAN-väylän päätevastusta
Yhteensopiva kanssa	CSS GC-CAN-CAB% 7b% 7b2% 7d% 7dMT-GC% 3b Huippujärjestelmän PCAN-kaapeli 2 IPEK-003001
Piirustus nro	PCM-CAN-002
Kaapelin pituus	2m tai räätälöity
Liitin	9-nasta D-Sub-liittimet molemmissa päissä
Terminaattorit	120-ohmin päätteet, jotka on integroitu jokaiseen DB9-liittimeen
Kapellimestari	24 AWG-säikeinen kuparijohdin CAN-signaaleille
Johdon mittari	24AWG
Kaapelin halkaisija	4,8±0,2 mm
Kaapelin takki	PVC, violetti, UL2464, palonestoaine
Eristys	Elektronisen luokan joustava polyeteenieristys
Kilpi	Tinattu kuparisuoja takaa erinomaisen signaalin eheyden
DB9 pistokekuori	9P sinkkiseoksesta kromattu pinnoitus
Ruuvi	lyhyet ruuvit #4-40
Liitin standardi	Täyttää CiA DS102-1 -standardin

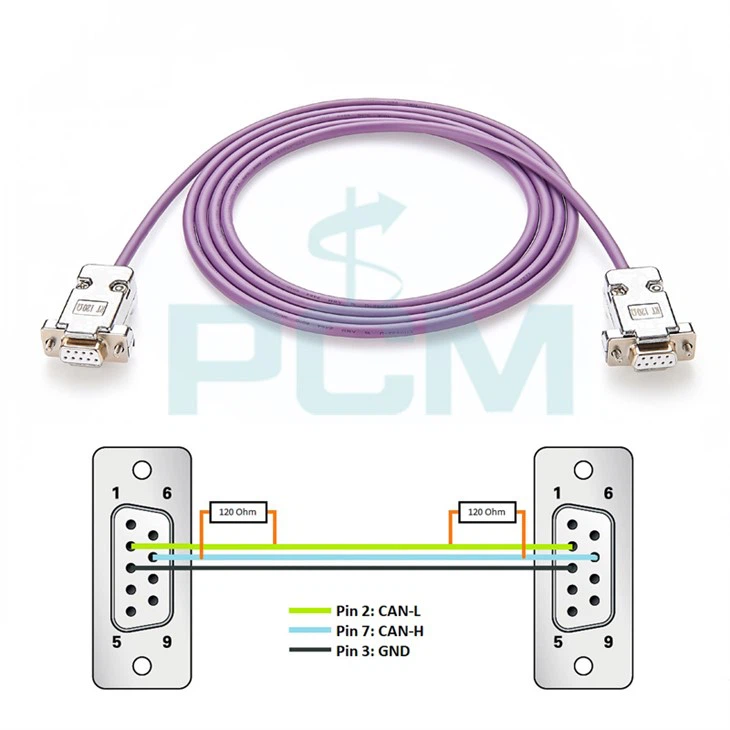

CAN-väylän asennuksessa oikea väylän pääte on kriittinen. Kaapelimme jokaiseen DB9-liittimeen integroitu 120 ohmin pääte on kytketty nastan 2 (CAN Low) ja nastan 7 (CAN High) väliin, ja suojus on kytketty maahan (GND) signaalitasapainon varmistamiseksi ja signaalin heijastusten minimoimiseksi.





1. Autoteollisuuden sovellukset



• Ajoneuvoverkot: CAN-kaapelilla voidaan kytkeä erilaisia ​​ohjausyksiköitä (ECU), kuten moottorin ohjausyksiköitä (ECU), jarrujärjestelmiä, kojetauluja ja tietoliikenneväyliä.
• Luotettavuusvaatimukset: Tarjoa vakaa signaalin siirto korkean tärinän ja sähkömagneettisten häiriöiden ympäristöissä varmistaaksesi reaaliaikaisen viestinnän järjestelmän eri osien välillä.



2. Teollisuusautomaatio



• Laiteliitäntä: CAN-kaapelilla voidaan kytkeä PLC:itä, antureita ja toimilaitteita tehdasautomaatiossa reaaliaikaisen valvonnan ja ohjauksen tukemiseksi.
• Ympäristöön sopeutuvuus: Kestää sähkömagneettisia häiriöitä ja lämpötilan muutoksia teollisuusympäristöissä varmistaakseen vakaat tietoliikenneyhteydet laitteiden välillä.



3. Tutkimus ja kehitys



• Kokeellinen laitteisto: CAN-väyläkaapelia voidaan käyttää tiedonkeruujärjestelmien, anturiverkkojen ja ohjausjärjestelmien yhdistämiseen tieteellisen tutkimuksen ja teknisen kehityksen tukemiseksi.
• Joustavuus ja skaalautuvuus: Mahdollistaa laitteiden joustavan asettelun ja laajentamisen, mikä varmistaa tarkan tiedonkeruun ja kokeiden ohjauksen.







Q1: Miksi CAN-väylä tarvitsee kaksi johtoa?

A1: CAN-väylä vaatii kaksi johtoa (CAN-H ja CAN-L) differentiaalisen signaalin siirtoon. Tämä muotoilu parantaa järjestelmän vastustuskykyä sähkömagneettisia häiriöitä vastaan ​​ja varmistaa tiedonsiirron vakauden ja luotettavuuden. Tunnistamalla kahden johtimen välisen jännite-eron CAN-väylä voi lähettää tehokkaasti dataa ja soveltuu pitkän matkan ja nopeaan tietoliikennesovelluksiin.



Q2: Kuinka pitkä CAN-väylän johto voi olla?

A2: CAN-väylän kaapelin pituus riippuu sen siirtonopeudesta. Yleisesti ottaen CAN-väylälle, jonka siirtonopeus on 125 kbit/s, suositeltu maksimikaapelin pituus on noin 500 metriä; ja CAN-väylälle, jonka siirtonopeus on 1 Mbit/s, suositeltu maksimikaapelipituus on noin 40 metriä. Kun CAN-väylää asennetaan, molempiin päihin on asennettava 120-ohmin liitinvastus oikean päätteen ja vakaan signaalin siirron varmistamiseksi.
