Mitä eroa on Rs -422 ja RS232: n välillä?

1, yleiskatsaus
RS232:
RS232 on yksi päättynyt signaalinsiirtostandardi, jonka alun perin julkaisi Electronic Industries Alliance (EIA) 196 0 S: n yhtenäisen sarjaviestinnän rajapinnalle. Se käyttää positiivisia ja negatiivisia jännitteitä edustaakseen logiikkaa "0" ja logiikka "1", missä logiikka "0" vastaa +3 V: n jännitealuetta +15 V, kun taas logiikka "1" vastaa vastakkaista jännitettä. RS232-rajapinnat käyttävät tyypillisesti 9- PIN-koodia tai 25-nasta-D-sub-liittimiä, mutta todellisessa viestinnässä käytetään vain muutamia signaalilinjoja yleisesti.
Rs -422:
RS {{0}}, joka tunnetaan myös nimellä YIA RS -422, on differentiaalinen signaalin lähetysstandardi. Toisin kuin RS232, Rs -422 käyttää paria differentiaalilinjoja datan lähettämiseen, jossa logiikka "0" ja logiikka "1" edustaa kahden signaalilinjan välinen jänniteero. Tämä differentiaalinen signaalin lähetysmenetelmä voi tehokkaasti vastustaa sähkömagneettisia häiriöitä ja parantaa signaalin eheyttä, etenkin kaukoliikenteen siirrossa. Rs -422 -rajapinta käyttää tyypillisesti neljää signaalilinjaa (kaksi lähetyslinjaa ja kaksi vastaanottoviivaa) ja tukee täydellistä duplex -viestintää, mikä tarkoittaa, että tietoja voidaan lähettää samanaikaisesti kahteen suuntaan samanaikaisesti.
2, Sähköiset ominaisuudet ja signaalin lähetys
Jännite ja signaalin esitys:
RS232 käyttää positiivisia ja negatiivisia jännitteitä loogisten tilojen edustamiseen, mikä antaa sen aikaansaavan signaalin eheyden lyhyen etäisyyden siirron aikana, mutta myös rajoittaa sen siirtoetäisyyttä ja nopeutta.
RS -422 omaksuu differentiaalisen signaalin lähetysmenetelmän, joka edustaa logiikkatilaa kahden signaalilinjan välisen jänniteeron kautta. Tämä lähetysmenetelmä voi vähentää tehokkaasti sähkömagneettisia häiriöitä, parantaa signaalien interferenssikykyä ja tukea siten pidempiä siirto-etäisyyksiä ja suurempia siirtonopeuksia.
Lähetysetäisyys ja nopeus:
Rs232: n suurin siirtoetäisyys on yleensä noin 15 metriä, mutta joissakin tapauksissa tämä etäisyys voidaan laajentaa 30 metriin käyttämällä korkealaatuisia kaapeleita ja laitteita. Sen tiedonsiirtoprosentti on suhteellisen alhainen, vakiona 9600 Baudia, mutta sitä voidaan nostaa korkeampaan hintaan käyttämällä korkealaatuisia kaapeleita ja laitteita (vaikkakinkin paljon alhaisempi kuin Rs -422).
Rs -422: n suurin siirtoetäisyys voi olla jopa 1200 metriä (vielä kauempana joillakin korkean suorituskyvyn lähetinvastaanottimilla), mikä tekee siitä erittäin sopivan pitkän matkan viestinnälle. Sen tiedonsiirtoprosentti on myös korkeampi ja saavuttaa jopa 10Mbps (tai jopa suurempi joissakin tapauksissa) sen differentiaalisen signaalin lähetysmenetelmän ansiosta.
3, topologiarakenne ja yhteysmenetelmä
Piste pisteeseen ja monipisteviestintään:
RS232 käyttää tyypillisesti pisteestä pisteeseen liitäntämenetelmää, jossa lähetin on kytketty suoraan vastaanottimeen. Tämä rakenne on yksinkertainen, mutta sillä on rajallinen skaalautuvuus eikä sovellu sovellusskenaarioihin, jotka vaativat viestintää useiden laitteiden välillä.
RS -422 tukee monipisteviestintää, ja lähetin voi yhdistää jopa 10 vastaanotinta (tai vielä enemmän joillakin korkean suorituskyvyn lähetinvastaanottimilla). Tämä monipisterakenne tekee RS -422 erittäin sopivan sovellusskenaarioihin, jotka vaativat viestintää useiden laitteiden, kuten teollisuuden automaation, etävalvonta ja tiedonsiirron välinen viestintä.
Signaalilinjat ja liittimet:
RS232-rajapinnat käyttävät tyypillisesti 9--nasta tai 25 PIN-D-sub-liittimiä, mutta todellisessa viestinnässä on vain muutama yleisesti käytetty signaalilinja (kuten TD, RD, GND jne.).
Rs -422 -rajapinta käyttää neljää signaalilinjaa (kaksi lähetyslinjaa ja kahta vastaanottolinjaa), jotka on yleensä kytketty erikoistuneilla liittimillä tai liittimellä.
4, sovelluskentät ja yhteensopivuus
Sovellusalueet:
RS232: n alhaisemmasta siirto -nopeudesta ja lyhyemmistä siirtoetäisyydestään käytetään yleisesti tietokoneiden ja oheislaitteiden, kuten modeemien, hiirten, tulostimien jne. Väliseen viestintään.
RS -422 on erittäin sopiva pitkän matkan teollisuusautomaatioon, etävalvontaan ja tiedonsiirtoon sen korkean siirtonopeuden ja pitkän siirtoetäisyyden vuoksi. Sitä käytetään myös laajasti tilanteissa, jotka vaativat monipisteviestintää, kuten tiedonvaihtoa useiden tietokoneiden, anturiverkkojen välillä jne.
Yhteensopivuus:

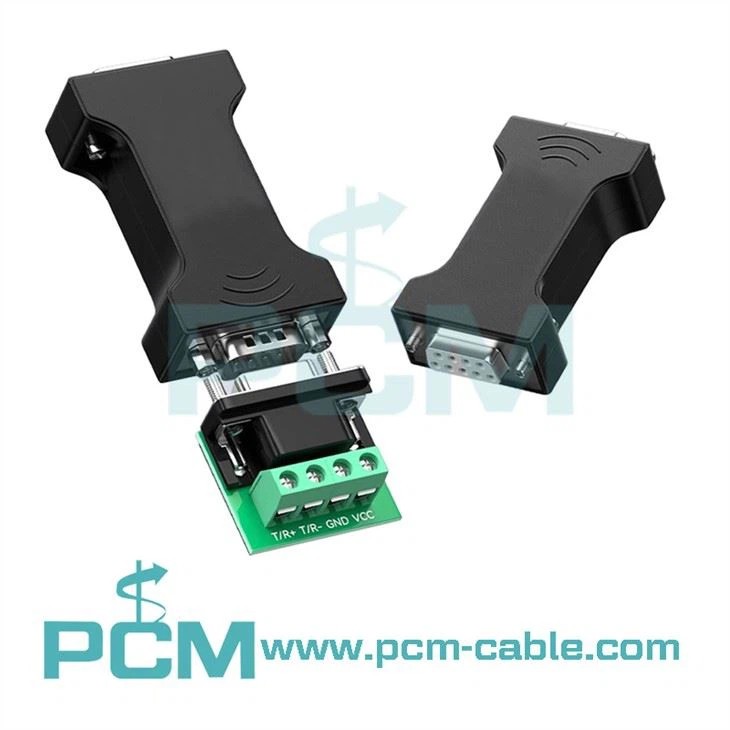

Vaikka RS232: lla ja Rs -422 on merkittäviä eroja sähköominaisuuksissa, niiden välinen yhteensopivuus voidaan saavuttaa muuntajien avulla. Nämä muuntimet voivat muuntaa RS232 -yksittäiset signaalit Rs -422 -signaaleiksi ja päinvastoin. Tämä mahdollistaa viestinnän RS232 -laitteiden ja Rs -422 -laitteiden välillä, laajentaen siten niiden sovellusaluetta.
